HS20

汉航 200N模态激振器

应用专家

HS20非常适合激励中型尺寸的测试结构，如小型导弹、无人机、卫星、白车身等结构。如果在更大的测试结构 ( 大型导弹、飞机、甚至运载火箭 ) 上进行模态测试，则需要多个HS20、HS50或者HS100。结构模态试验激励设备需要便于移动、易于安装、操作方便。紧凑坚固的HS20在设计之初就考虑到了这些应用工况。通过电枢、外壳、耳垂和中心孔使激振杆容易沿其轴向定位，进而可以把它安装在尽可能靠近测试件的位置，牢牢地固定激振杆。激振杆不需要被切断，能够保持灵活性，以供未来在不同工况和行业应用中使用。

容易安装及设置--缩短设置时间

■ 轻质结构的激振器--便于外携，易于安装

■ 带有两个耳垂和4个螺丝脚底座，允许调节到几乎任何激励角度

■ 附加质量的快速连接/断开，为低频测试提供较大的惯性约束

通用--无需小推力或大行程激振台

■ 33毫米峰峰值位移--足够用于柔性结构和低频“悬挂式激振器”试验

■ 轻量级动圈质量（≤0.32kg）亦适用于小的测试项目

■ 工作频率带宽为DC-10000Hz，几乎可涵盖每一阶模态测试需求

■ 适用于多点随机，单点随机，多点正弦驻留以及猝发随机激励

精确--更少的测量误差

■ 动圈较低的轴向刚度（<3N/毫米），确保激振器与测试件动态解耦

■ 轻量化电枢最大限度地减少了质量载荷--极大地减少了测试样品在共振频率处的力降

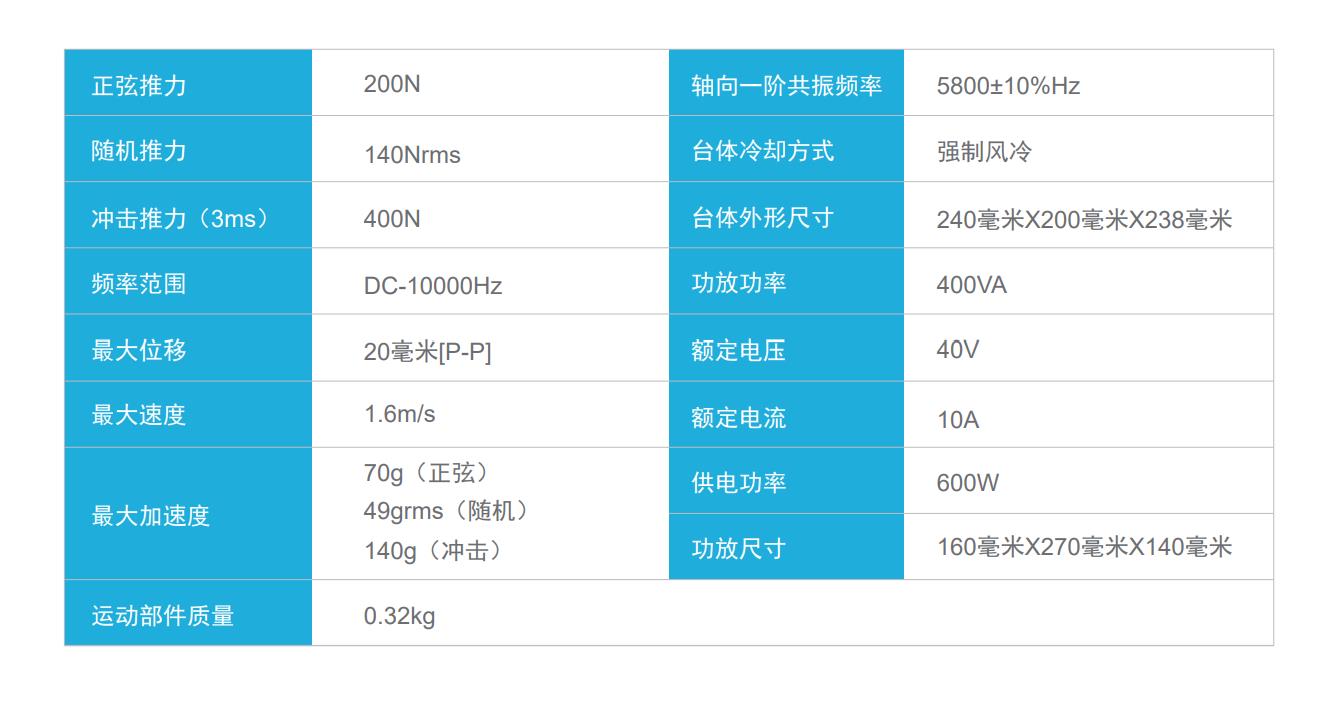

技术参数
