NTS.LAB ROTATE

旋转机械特性数据采集和分析

汉航旋转机械数据采集分析系统NTS.LAB ROTATE主要包含前端数采调理模块、后端数采控制系统、数据存储与管理系统和数据控制、监视与分析系统等组成部分，可用于航空发动机整机、核心机及部件试验时转速、振动、脉动、动应力、轴向力及声学参数的采集、监视、存储、管理与分析，可监测发动机出现的振动超限、不平衡、不对中、转子弯曲、喘振等故障信号，为发动机安全运转提供支撑。动态数采系统运行时，数采控制系统协调前端数采调理模块完成系统同步工作与数据采集，采集数据同步存储在控制系统中，实时发送至数据存储与管理系统备份，用作实时显示、实时分析与后处理分析，数据最终将存储在数据存储与管理系统中，从数采控制系统到数据存储与管理系统的数据传输不影响数据监视、报警与分析，监视与分析系统负责实时监测、实时分析与事后分析。

主要功能

● 处理模拟和数字转速信号

● 转速信号或时间触发

● 实时的阶次计算和跟踪

● 实时的瀑布图显示

● 从原始的转速信号计算时间和转速之间的函数曲线

● 频谱图分析、频率阶次跟踪

● 角度域分析和扭振测量分析

● 轴心轨迹跳动分析

● 单面和双面动平衡测试分析

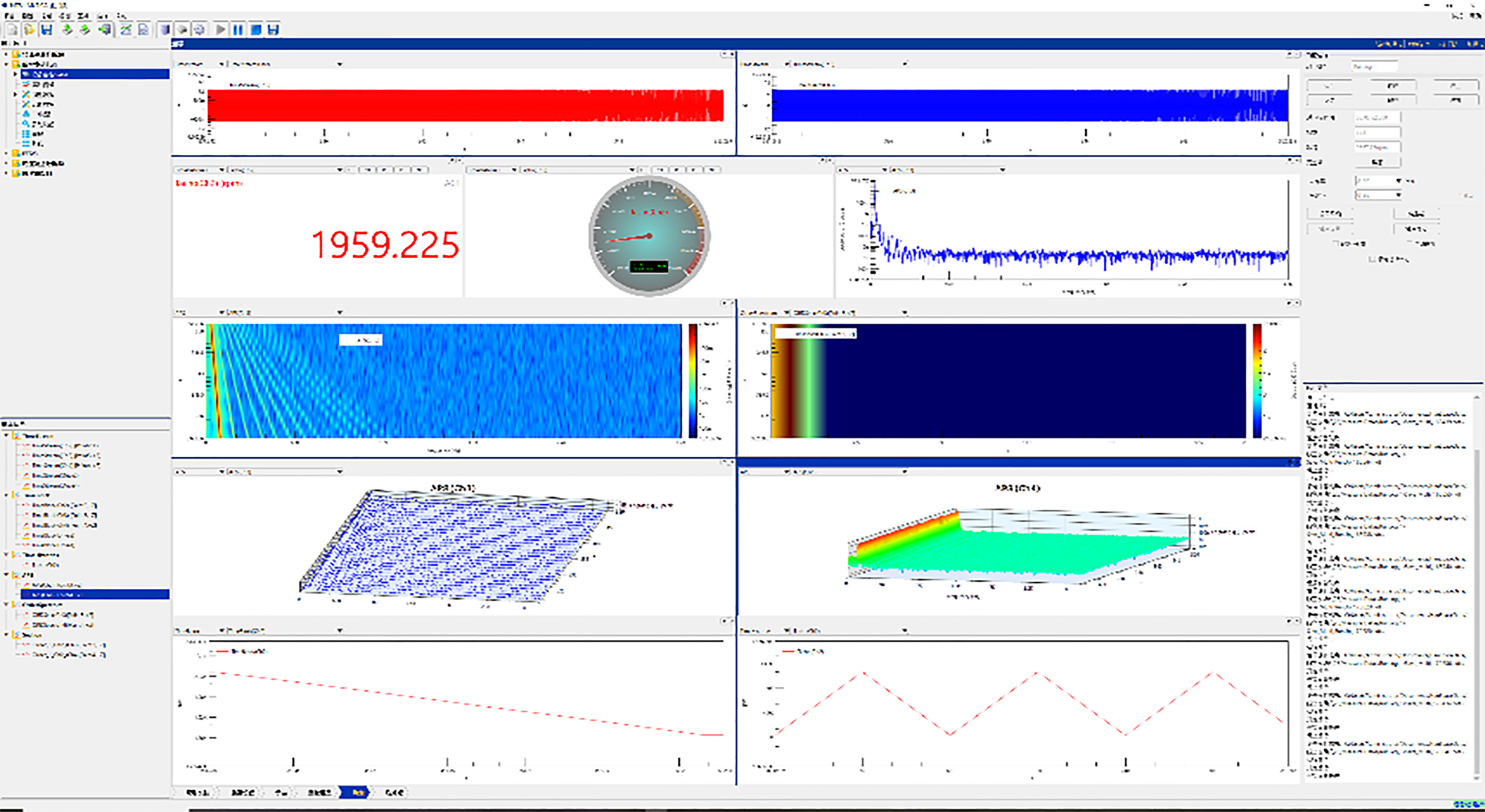

NTS.LAB旋转机械数据采集和分析软件包，是专为故障诊断和分析旋转机械动态特性而开发，能够解决您在试验或是生产生活中遇到的与旋转机械相关的问题。

具体功能包括：模拟和数字转速信号测量与显示，转速或时间触发，实时阶次跟踪或计算阶次跟踪，实时瀑布图显示，转速曲线拟合，转速频谱图，频域阶次跟踪，倒频谱分析，轴心轨迹分析、角度域分析、扭振测量分析、动平衡测量分析等。

通道分组功能：振动，声学，静态通道和其它，在线测量可对不同的组设定不同的采样频率，并进行不同的分析处理，如对振动组进行谱分析，对声学组只进行声级计测试，并进行不同的频率加权。在测量动态信号的同时，测量静态缓变参数，如温度、压力等，建立和振动噪声问题的关联性。

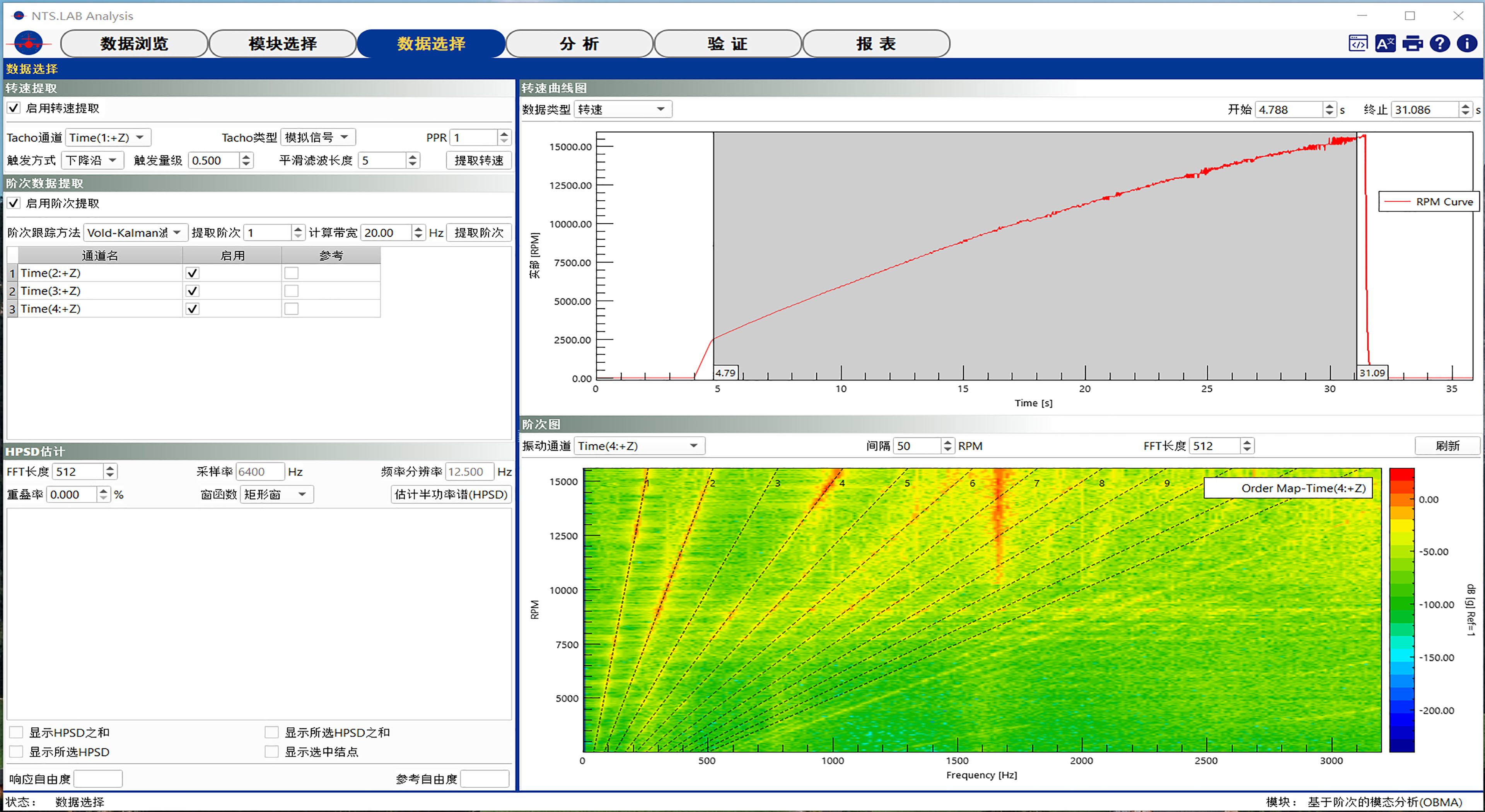

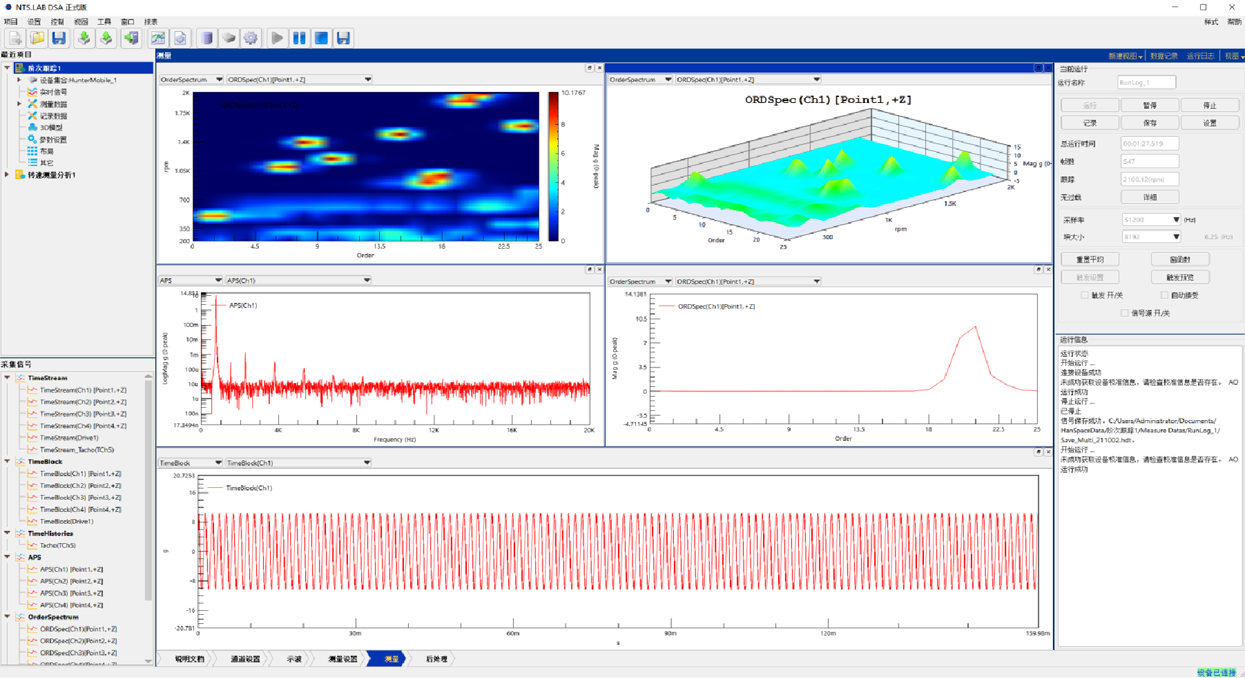

阶次谱分析功能：角度域等角度采样时间波形，阶次跟踪阶次谱、相位参考阶次跟踪阶次谱、阶次总量值。

阶次成分切片分析功能：得到阶次跟踪阶次切片，以精确分析某阶次成分随工况的变化。

NTS.LAB软件具有单面、双面和多面动平衡测试分析功能。动平衡测试的步骤：需要在转子上增加一个已知的试验质量块来测量动平衡基线的振动情况。对于双面动平衡测试，第三次测量是安装已知质量块到第二个平面转子上。根据这个测量步骤数据，质量块的质量和位置就会被计算和显示出来。测量的幅值和相位被显示用于在极坐标图中的试验质量和修正质量位置作为“基线”和“试验重量”，并标注了它们质量块重量的工程单位。
