NTS.LAB PBN
车辆通过噪声测试
主要特性
● 操作简单,快速分析得出测试结果
● 全面的在线和后处理工具
● 单人操作,节约时间和成本
● 向导式的安装将操作错误最小化
● 为通过噪声测试特别研发的GPS系统
● 4或8通道便携数据采集系统>可拓展
● 引擎速度采集
● 位置精度1.98厘米
● 速度精度0.062mph
● 满足IEC 61672-1的声级计功能
● 测试全过程显示地图和汽车位置
● 车内显示车速、车外温湿度及风速显示
操作说明
● 因为减少了测试系统的组件,如雷达波束仪器或光波束仪器,所以一个人即可在很短的时间内完成整个系统的安装。其中车内系统可以在进入测试轨道之前预先设置好,而车外系统只需要简单的与声音仪表和气象台进行联结即可。系统中的每个组件的设计和配置都充分考虑到了节省操作时间和减小测试误差。

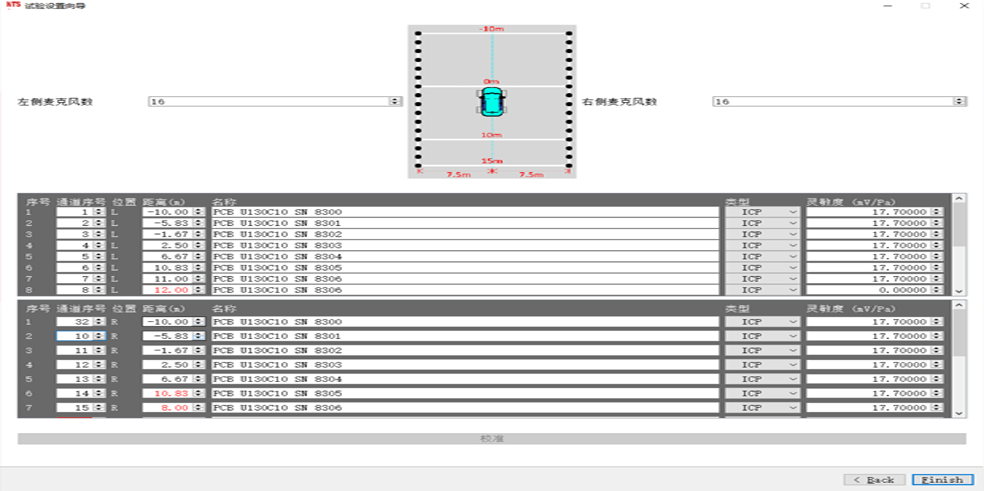

● 测试前进行车内和车外系统的配置,测试的开始点和结束点由车辆行驶到的位置和选择的软件配置决定。系统将根据开始点和结束点来设置参考线,它是一条测试轨道的中线,来自气象台的气象数据将与测试数据一起实时的被记录存储。
● 系统可通过标准校准器对麦克风进行检查和校准,数据采集的开始和结束将由系统自动完成,第一次采集完成后,数据将同时自动存储在车内和车外系统中,一条行驶过的轨迹将显示出来,同时显示的还有车辆驶入测试轨迹和驶出测试轨迹的速度,以及全油门行驶的位置。同时采集的数据将根据其显示的值来进行取舍。
● 可进行同向的第二次测试,也可以反向测试,驾驶员可不停的重复测试,直到采集到完整的数据。
● 所有的数据都包括了用户定义的数据标题,并且与时间信息一起保存,这样就形成了一套完整的数据档案,方便在后续的测试中进行查阅。在任何时候,您都可以将从车内和车外系统得到的结果数据进行整合、分析,得到所有的噪声、速度、刹车和加速信息。
● 麦克风和轨迹位置的数据将被用来绘制全数据图和频谱图,用来界定噪声的级别。您可以选择单行程数据分析,或者多行程数据平均分析。在其它任何多余的通道上,用户可以添加自定义测试内容。使用导出的Active X图,在WPS、Word中用户可自定义报告模板。
● 车内实时的报告发布,所有的原始数据都将被保存以备后续数据处理。NTS.LAB为您提供了完整的后续数据处理工具:噪声强度数据绘图、阶次跟踪、RPM谱图、声学分析、通用振动分析、结构分析等。
NTS.LAB的车辆通过噪声测试系统使用独特的GPS部件,这样可以同时得到位置和速度信息,从而达到尽可能高的精度和可重复性。使用该系统,一个人在车内就可以完成所有的试验操作。
