NTS.LAB Modal



模态测试分析

模态试验中所面对的被试件大小和特性不一，工程师根据试验件的大小和阻尼特征选取不同的模态试验方法和对应的软件模块。汉航凭籍多年理论研究和工程经验，将多种试验方法集于一体，并持续更新、增加最新的算法，使模态测试更加便捷高效和精确。

试验模态分析

● 锤击法试验  Impact modal testing



● 激振器法试验  Shaker modal testing

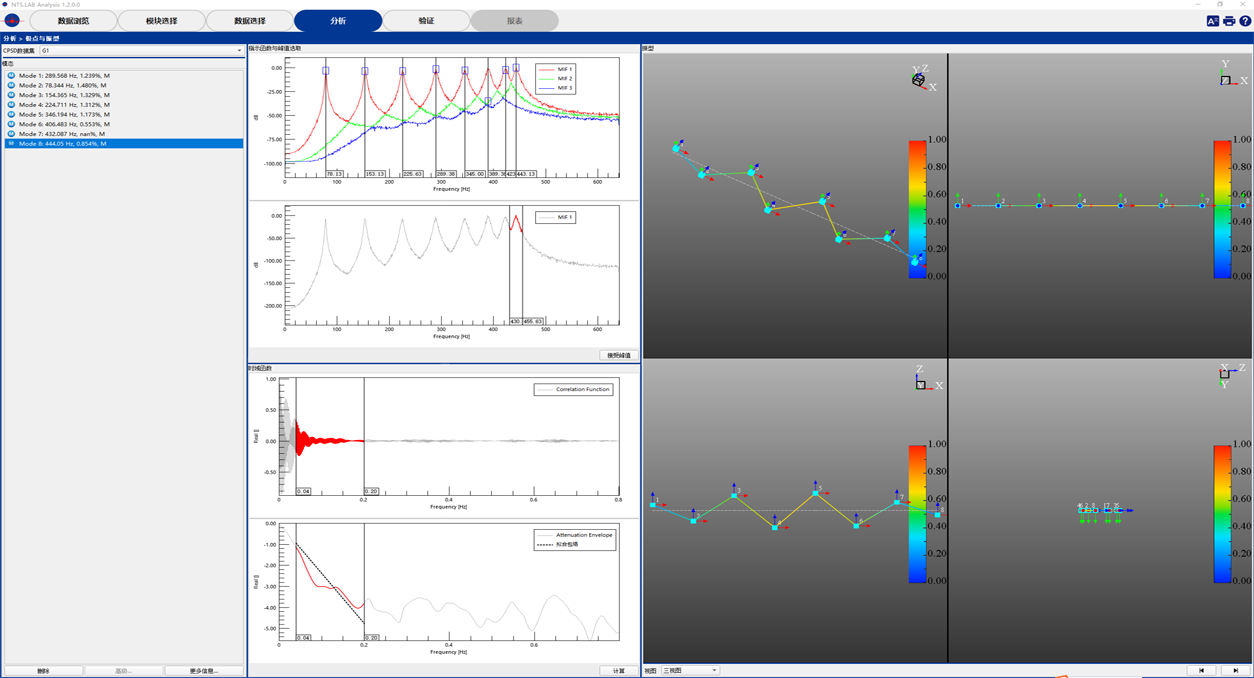

● 模态分析 Modal analysis



● 应变模态分析  Strain modal testing



● 高级模态分析 Advanced modal analysis

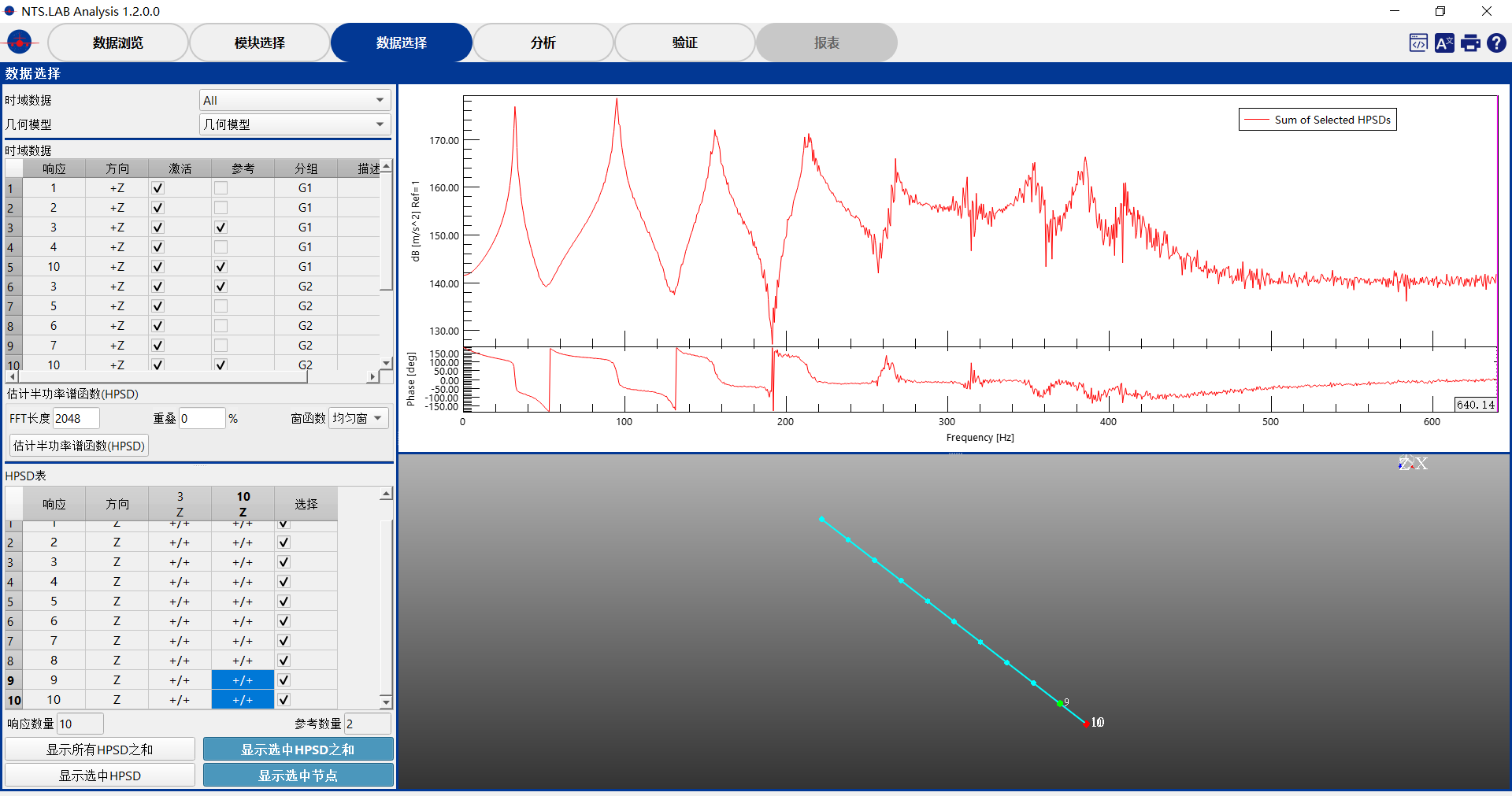

工作变形(ODS)分析

灵敏度分析功能





● 能够基于Nastran、Abaqus、Ansys数据模型进行设计参数灵敏度分析。







● 用来形象的表示结构在稳定工况下的变形。不同于模态分析，数据的来源可以是时间历程、频谱、互功率谱或测量的传递函数。几何和对应的测量数据是工作变形分析的唯一要求。任何一次的测量可很容易地对结由一个简单的参考。测量的数据和几何可以同时显示，从而进行不同频率下或扫频下的ODS分析。当结构动画时，我们可以同时提取显示数据的模态，浏览数据或查找数据的下一个峰值，工作变形分析可以基于时域或频域数据。





● 在线的实时显示不同频率下的工作变形，工作变形可以基于时域数据显示并回放，且回放速度可调，工作变形可以基于频域数据，显示不同频率下的振型或不同转速下的振型，手工的光标定位或自动扫频通过调整扫频速度，自动光标峰值查找。

刚体特性计算功能

● 基于测量的FRF的质量线进行刚体特性提取，如质量、质心以及转动惯量。质量线提取方法包括：

第一：直接基于原始频响函数。用于刚体模态和第一阶弹性体模态充分分离时。

第二：从频响函数中除去第一组弹性体模态的影响，用于当刚体模态和第一阶弹性体模态不能充分分离时。

第三：使用第一阶弹性体模态的模态下残余项。用于在刚体模态之上得不到准确的频响函数时，模态下残余项代表刚体模态对弹性体模态的影响。

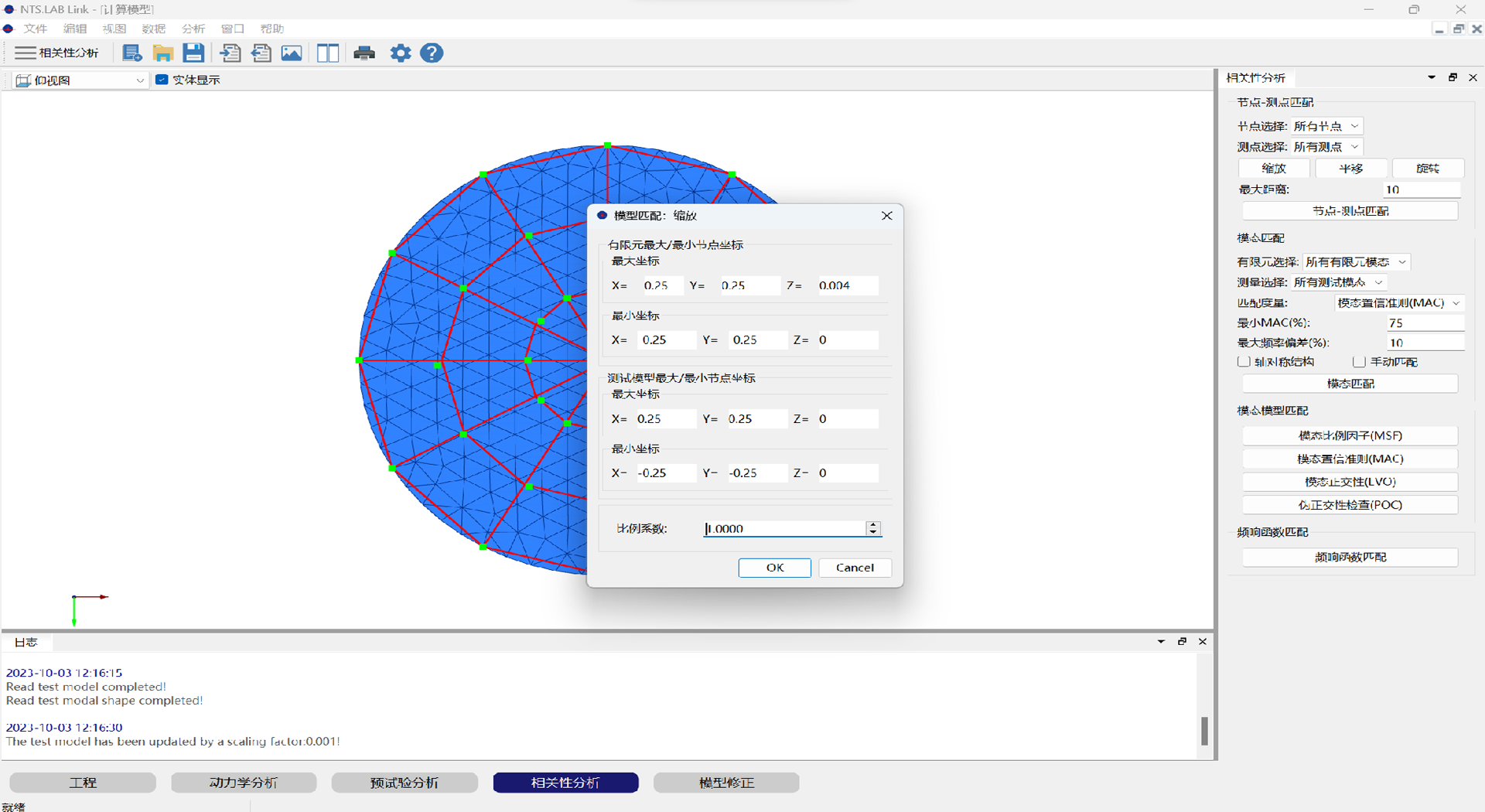

相关性分析和模型修正







● 相关性分析工具是比较两组分析数据，通常用于两组有限元分析数据之间、两组试验数据之间或有限元数据与试验数据之间进行模型相关性分析，进而用试验数据修正有限元模型，得到更为准确的有限元模型来改进设计，包括最新的基于ODS进行模型修正的功能以及建立混合模型用于进一步的分析。

模型综合Modal-Based Assembly (MBA)





● MBA功能是一种新的动力学子结构综合法，能够有效预测出结构修改对结构动态特性的影响。MBA模块支持有限元模型和有限元模型、试验模型和试验模型，有限元和试验模型（混合建模）的结构组合，能够有效的将试验和仿真结合在一起。
