NTS.LAB Acoustic

声学测量分析

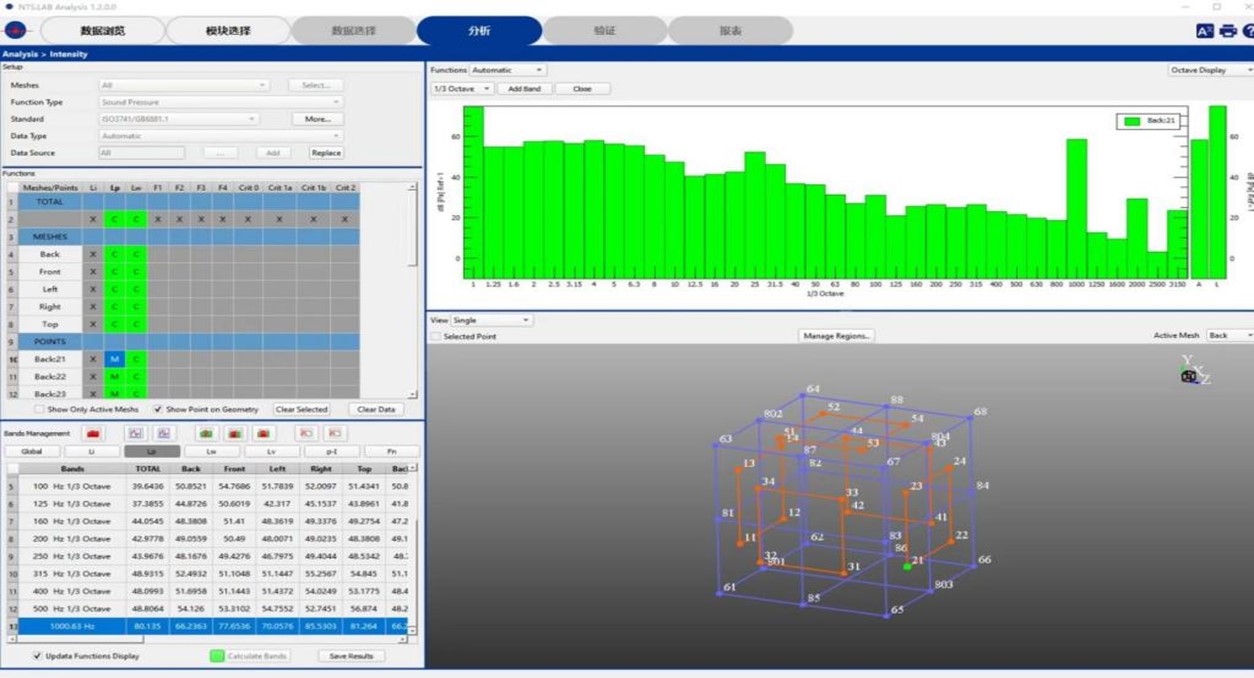

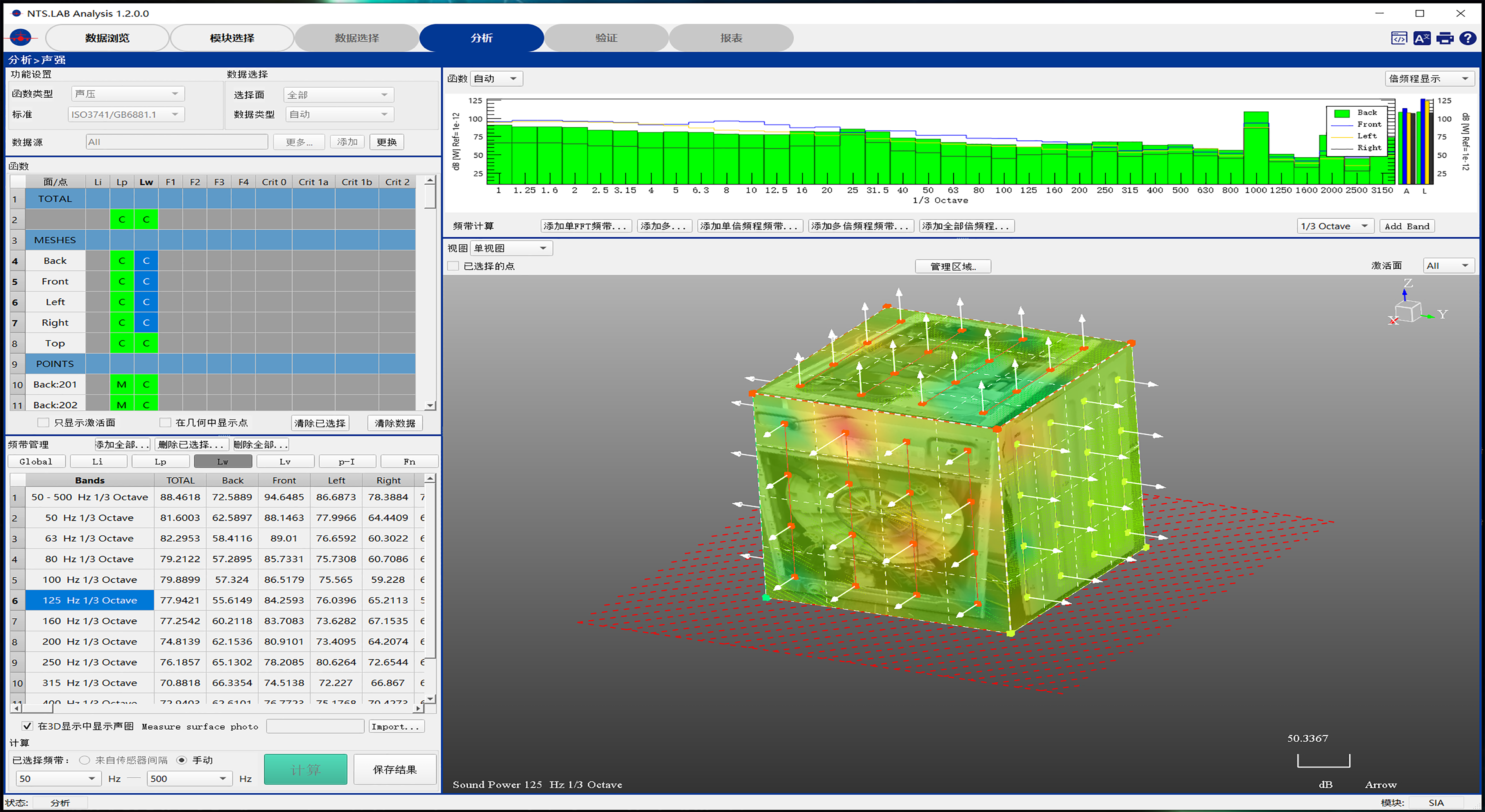

声强测试功能

依据ISO9614-1标准进行声强测试，分析结果可直接用于声强分析，声功率计算或噪声源识别。

● 在线测试分析函数包括：声强、残余声强、反射声强、声压、声粒子速度、两个麦克风的独立声压、以及平均自功率谱。在线同实时显示分析结果以及平均的分析结果。

● 声强计算支持两种算法：基于FFT和基于时域倍频程，声强倍频程分析结果形式包含：1/1、1/3、1/12、1/24，支持各种形式的声强探头：p-p探头、p-u探头、1D&3D探头。

● 支持多种形式的声强探头校准：幅值校准、相位匹配校准、声强残余指数验证 。

● 在声强测试的同时，可同时记录其他动态通道（振动、噪声等）、缓变通道和转速通道的数据。

● 测试过程中，自动保存原始信号，以用于后期进行其它的处理或回放进行主观评价。

● 所有设置为流程化，从测试任务描述、通道设置、声强探头定义、幅值/相位校准、声强残余指数验证、在线分析类型和参数的选择、测试、数据验证，均为流程化，且系统具有自动设置有效性验证功能，保证在正式测试开始之前所有设置参数的正确性、以及测试结果的准确可靠性。

● 支持声强/声压法传递损失测试（依照GMW 14173标准）。

声品质指标分析

高级声品质指标分析功能用于进行各种心理声学相关的指标计算，包括了已有相关标准规定的指标、以及其它各项常用心理声学指标分析。

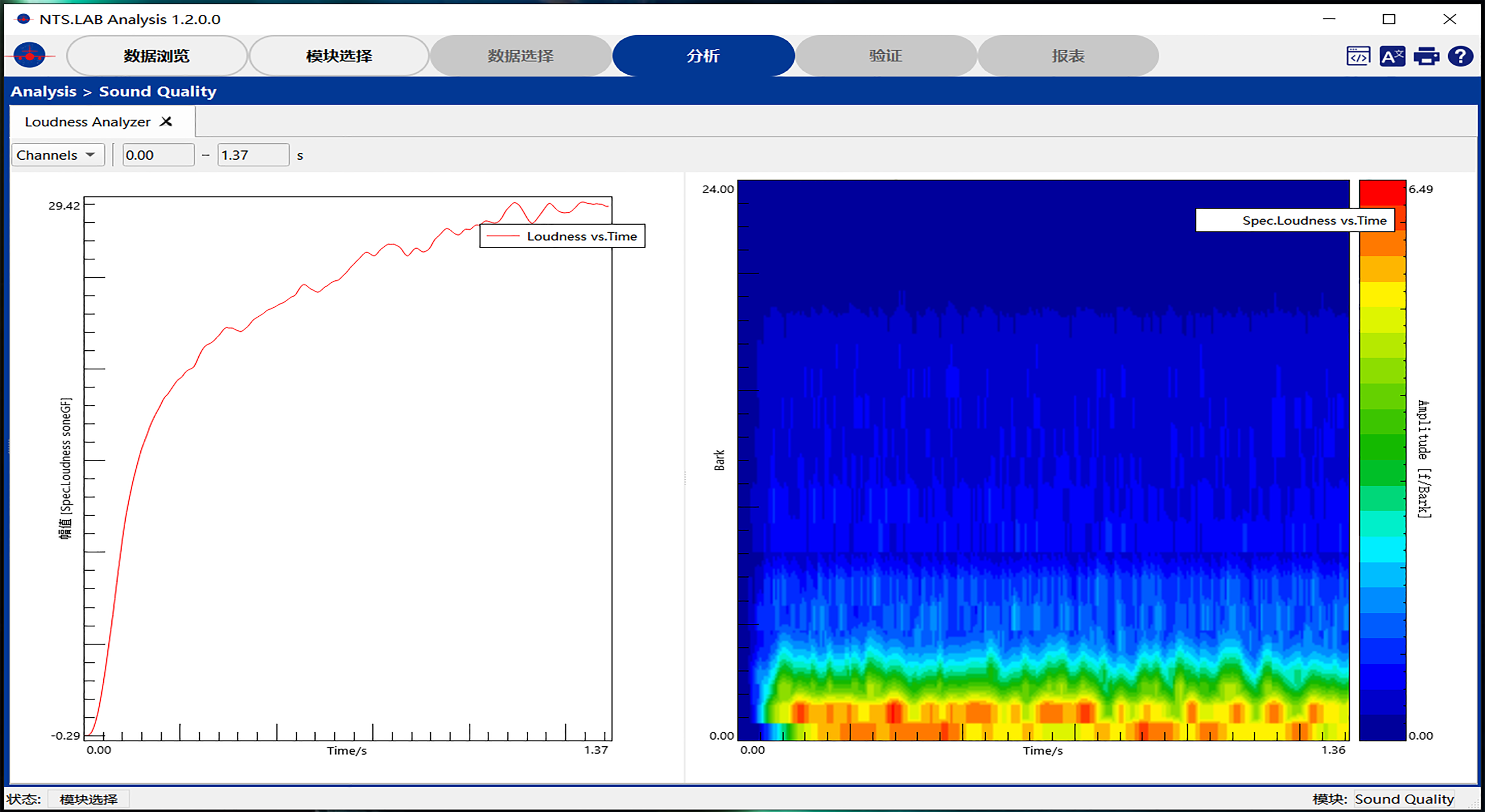

● 响度相关心理声学指标：响度（Loudness）是基于人耳对声音频谱掩蔽特性的反映人耳对声音强弱感知程度的心理声学参数，响度方法包括有：ISO 532A (Stevens VI ) ；响度Stevens VII；响度 ISO 532B (Zwicker，自由场及混响场）。

● 语言清晰度及干扰度相关心理声学指标：语音清晰度指数；扩展清晰度指数；ANSI语言干扰级(SIL、SIL3、SIL4)。

● 烦躁度相关心理声学指标包括：Sharpness尖锐度（自由场及混响场：描述高频成分在声音频谱中所占比例的物理量，主要反映人们主观上对高频段声音刺耳程度的感受）；Noise Rating (NR曲线是国际标准化组织（ISO）推荐使用的一组噪声评价曲线，适用范围广泛，除了可用于评定各类建筑空间的噪声等级，尤其适用于评定环境噪声等级和工业噪声等级，也经常被设备制造商用来评定机械设备的噪声等级) ；噪声评价NC曲线；噪声评价NCB曲线。

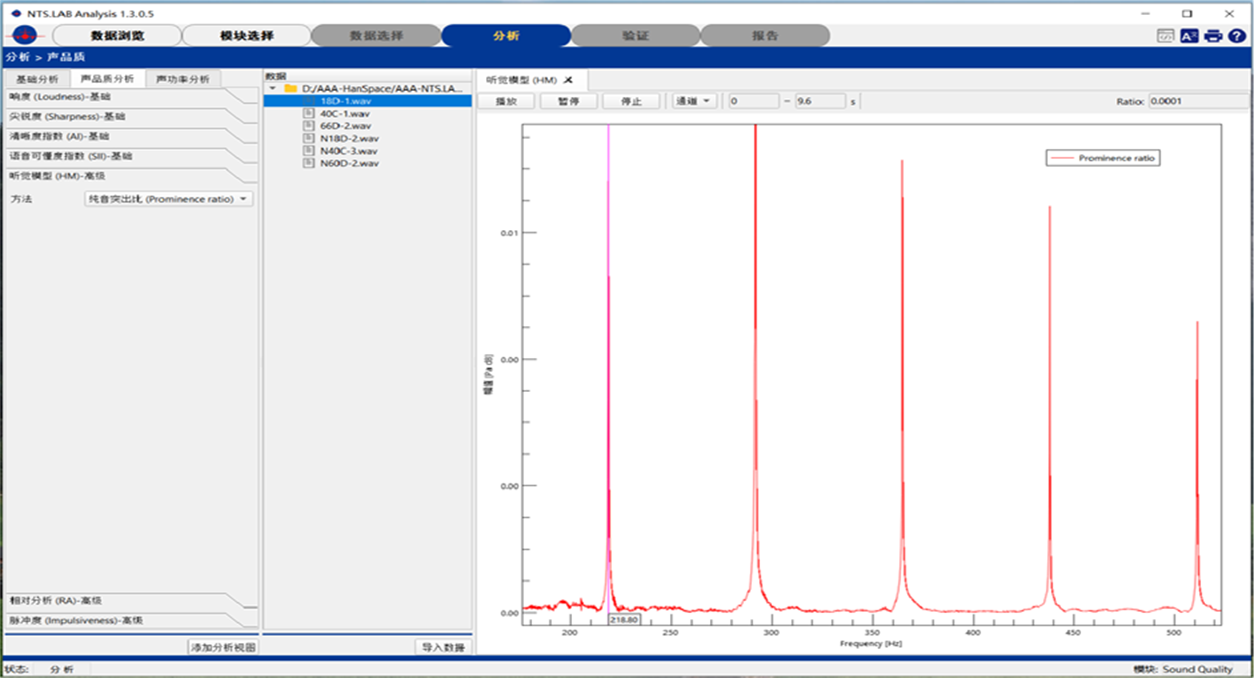

● 纯音相关心理声学指标包括：音噪比Tone-to-noise ratio；突出比Prominence ratio；Tone-to-noise ratio prominent；Prominent ratio prominent；音调分析Tonality；Tonality DIN 45681。

● 调制相关心理声学指标包括：稳态及跟踪调制三维谱（窄带谱、阶次谱、1/3倍频谱或Bark谱）。

● 声品质谱分析功能包括：Specific Loudness ISO 532B Map (自由场及混响场) ；Nominal Spectral Pitch；True Spectral Pitch；Nominal Virtual Pitch；True Virtual Pitch；Tone-to-noise Ratio Map；Tone-to-noise Ratio Prominent Map；Prominence Ratio Map；Prominence Ratio Prominent Map；Tonal excess map (DIN 45681)。

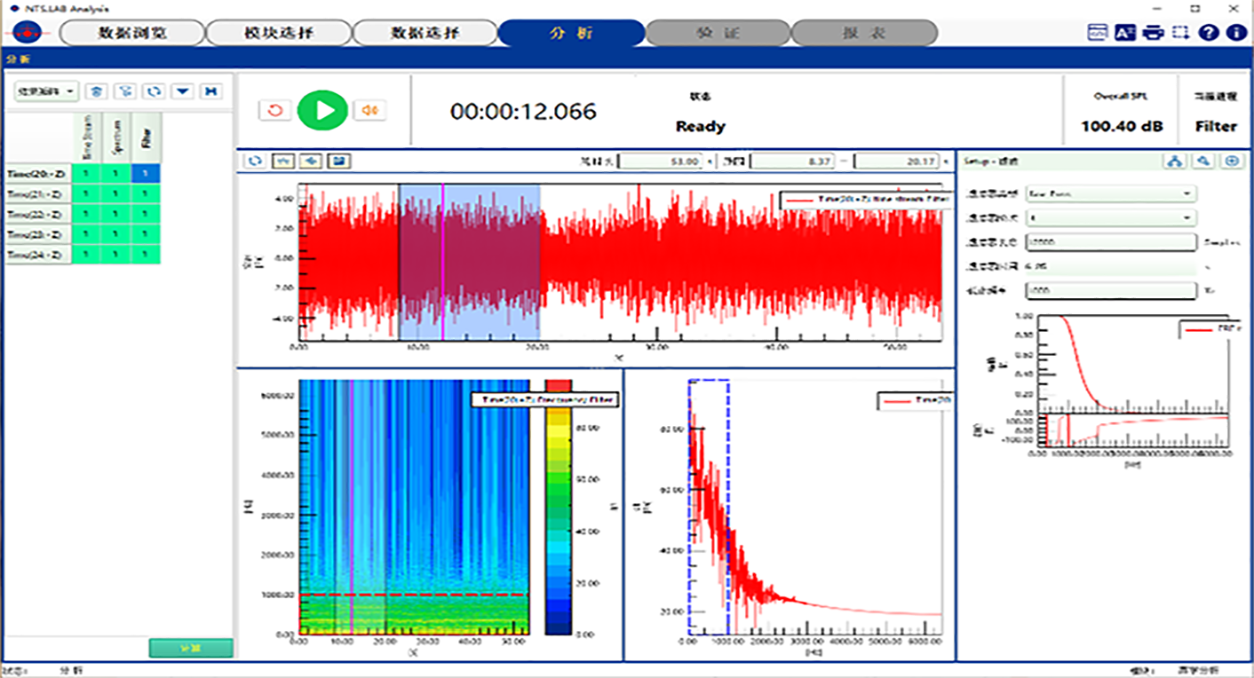

声音回放和滤波诊断

要使得产品的声音特性要具有自身品牌效应，就必须充分了解产品自身的声音特点。该功能用于对声音的品质进行主观回放、听审评价。

● 可基于多通道数据采集系统记录的数据文件，亦可使用单个传声器或数字式人工头同步记录的时域声信号进行回放、分析、滤波及主观评价。

● 包括各种交互回放滤波功能：高通、低通、带通、带阻、陷波和阶次滤波器等。滤波器个数无限制，并可将滤波器设计存为模版。

● 用户可自由选择待回放对比的数据源、可自定义回放范围（转速/时间范围）、回放形式（循环/单次）。

● 可以用于噪声源的分析诊断，通过声音的回放、滤波（在线和离线）、结合心理声学指标，对其进行分析，以确定噪声源，同时也可以进行声学设计，确定声学目标。

声学品质和声学设计是产品设计中的关键。要使产品的声学特性具有自身品牌效应，就必须重复了解产品自身的声音特点。

汉航的声学测量分析解决方案广泛覆盖各行业应用及工程任务，而且满足最新的国际标准，因而能够满足您的项目需求。

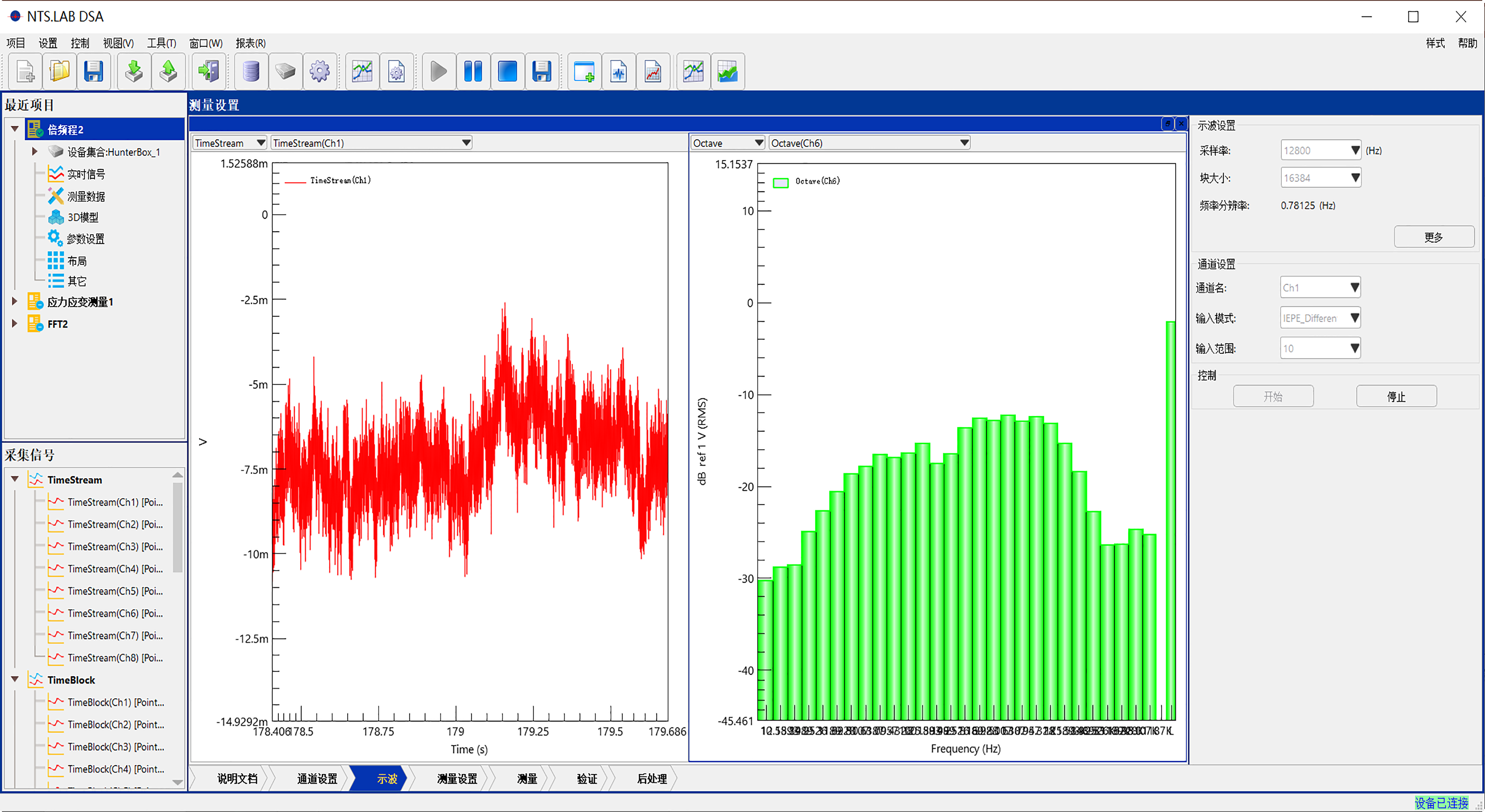

对于快变信号，基于FFT的分析结果时间分辨率以及频谱结果都会不准确，通过时域滤波的1/n倍频程分析，可以得到高时间分辨率的倍频程频谱分析结果。

基于NTS.LAB DSA中所具有的功能，ANSI-IEC Octave Filtering提供了基于时域倍频程滤波的倍频程分析功能：

● 时域倍频程分析功能：依照ANSI-IEC标准的1/1、1/3、1/6、1/12、1/24的时域滤波倍频程分析。

● 时域倍频程切片分析功能：得到时域倍频程切片，以精确分析某倍频成分随工况的变化。

● 信号二次分析功能：基于真实测量通道信号，对各通道及各通道之间的每个分析块所对应的时域倍频程谱进行实时运算，生成新的数据块，对新生成的数据块可以进行瀑布图分析、平均分析、以及各种倍频程切片及倍频程总量值分析。二次分析运算函数有：信号调理函数（微分/积分，二次微分/积分，基于ISO3744标准的声功率计算）；数学运算（四则运算、均方根、线性/指数/能量平均、通道间的最大值/最小值/平均值）。所有函数可以随意组合。

● 频率计权：A/B/C/D/ Linear。

● 混响时间测试分析功能：满足ISO3382、ISO354、ISO140-3标准的混响时间测试分析，支持声源截断法和脉冲信号法两种方法，支持T20/T30/T60。用户可自定义：1/1或1/3倍频程、频率上/下限、计算起始衰减位置、信噪比、指数平均或线性平均、以及时间常数。
